AYVAZ DBKF DIŞTAN BASINÇLI KOMPANSATÖR

Mekanik-Tesisat, AYVAZ

Stok Kodu: AYVAZ DBKF

Ürün Özellikleri

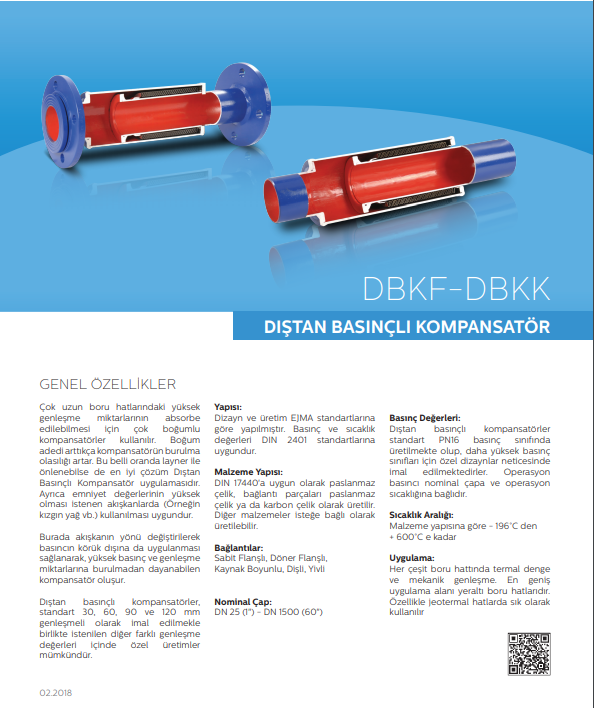

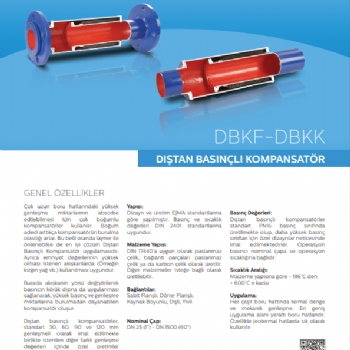

Çok uzun boru hatlarındaki yüksek genleşme miktarlarının absorbe edilebilmesi için çok boğumlu kompansatörler kullanılır. Boğum adedi arttıkça kompansatörün burulma olasılığı artar. Bu belli oranda layner ile önlenebilse de en iyi çözüm Dıştan Basınçlı Kompansatör uygulamasıdır. Ayrıca emniyet değerlerinin yüksek olması istenen akışkanlarda (Örneğin kızgın yağ vb.) kullanılması uygundur.

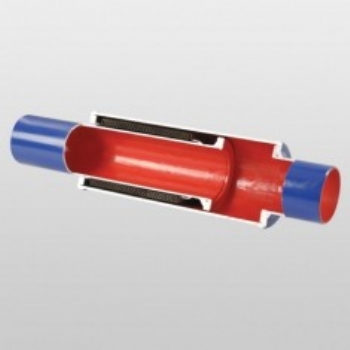

Burada akışkanın yönü değiştirilerek basıncın körük dışına da uygulanması sağlanarak, yüksek basınç ve genleşme miktarlarına burulmadan dayanabilen kompansatör oluşur.

Dıştan basınçlı kompansatörler, standart 30, 60, 90 ve 120mm genleşmeli olarak imal edilmekle birlikte istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür.

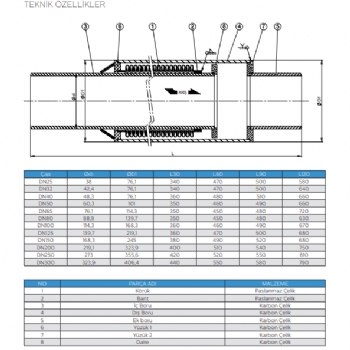

Yapısı: Dizayn ve üretim EJMA standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN 2401 standartlarına uygundur.

Malzeme Yapısı: DIN 17440'a uygun olarak paslanmaz çelik, bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilir. Diğer malzemeler isteğe bağlı olarak üretilebilir.

Bağlantılar:

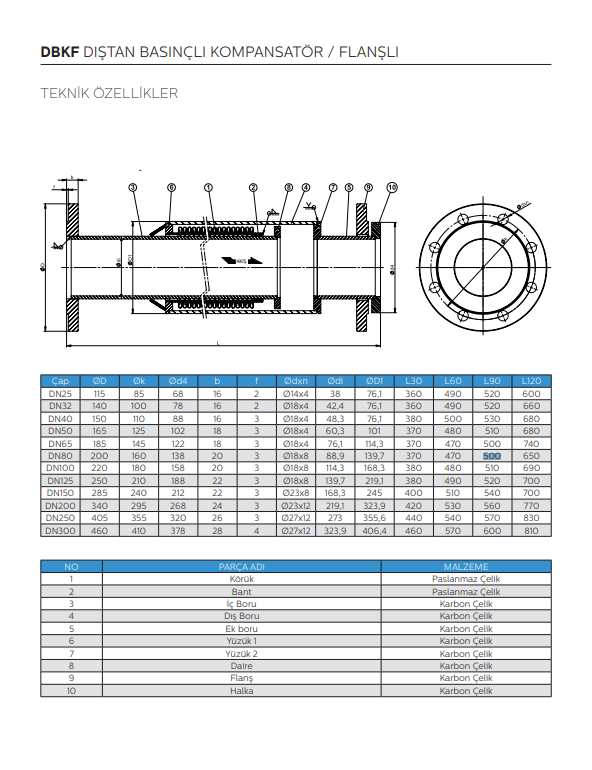

*Sabit flanşlı
*döner flanşlı

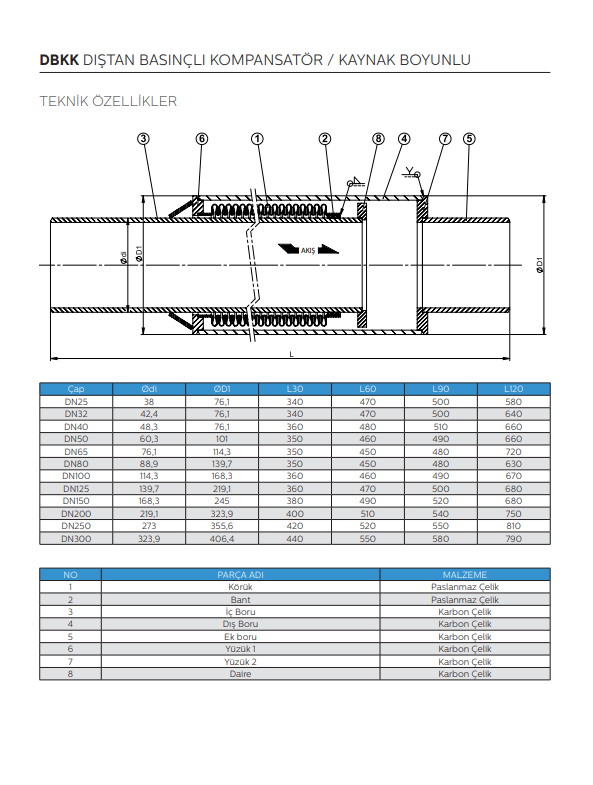

*kaynak boyunlu
*dişli
*yivli

Nominal Çap: DN 25 (1") - DN 1500 (60")

Basınç Değerleri: Dıştan basınçlı kompansatörler standart PN16 basınç sınıfında üretilmekte olup daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.

Sıcaklık Aralığı: Malzeme yapısına göre - 196 °C den + 600 °C e kadar

Uygulama: Her çeşit boru hattında termal denge ve mekanik genleşme. En geniş uygulama alanı yeraltı boru hatlarıdır. Özellikle jeotermal hatlarda sık olarak kullanılır.
